Tomoro Scope Eye 3.6

Tomoro Scope Eye 3.6



TOMORO ScopeEye는 순수 국내 기술로 개발된 영상 분석 소프트웨어(Image Analyzer)입니다.

기존의 외국 제품만을 사용할 수 밖에 없었던 영상 분석 소프트웨어를 국산화 하였을 뿐 아니라, 한국의 사용자의 생각과 요구를 반영하여 독창적인 한국인을 위한 영상 분석 소프트웨어로 새롭게 탄생하였습니다.

TOMORO ScopeEye의 직관적인 인터페이스는 원하는 분석 및 측정을 가장 쉽고 빠르게 획득할 수 있도록 도와 드릴 것입니다.


Normal Function

Capture(Multi Frame Capture) * 캡쳐 보드를 이용한 Analog CCD 카메라 영상 획득 가능 * 영상획득을 위한 다양한 인터페이스 지원(WDM, TWAIN등등) * 스크롤바를 이용한 실시간 이미지의 Zoom in, Zoom out 가능 * Multi Frame Capture : 일정시간 간격으로 영상을 동영상으로 저장 가능

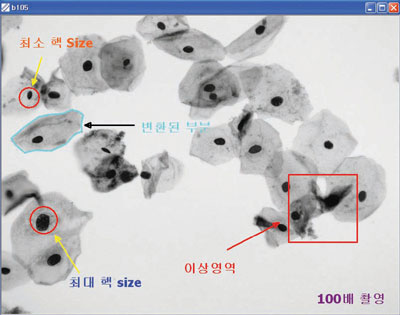

Annotation

* 이미지 위에 문자, 선, 도형등을 그려 넣어 이미지의 부가적인 설명이 가능                                                                                                                                       * 8가지 Annotation 항목 지원

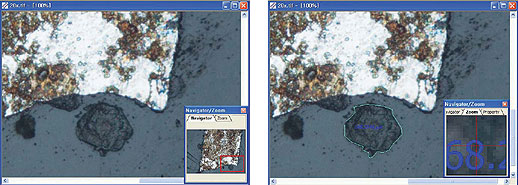

Navigation Display

* 이미지의 현재 위치 및 영역을 표시해 주는 Navigation Window         * 현재 커서 위치의 이미지를 부분적으로 확대해 주는 Zoom Window * 스크롤 바를 이용한 이미지의 확대 축소 가능 이런 노멀


Normal Function 2

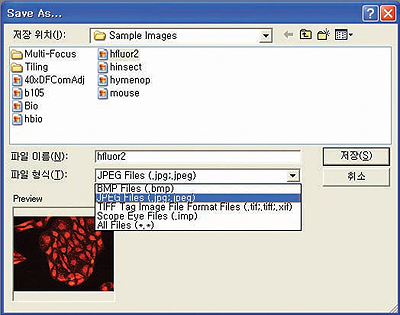

File Handling

▶ JPEG, BMP,TIF,IMP(ScopeEye 자체 파일 포맷)등 다양한 파일 포맷 지원
▶불러오기 메뉴 선택시 이미지의 미리보기 기능 지원
▶ Printer
– Table기능을 이용 여러 이미지 편집 출력 가능
( 이미지 출력시 상,하 마진율 사용자 지정 가능)

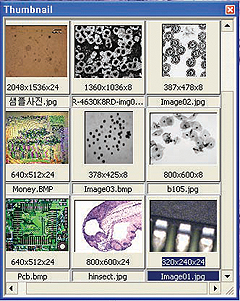

Thumbnail Bar

▶ 현재 이미지의 목록을 썸네일로 표시하여 이미지간의 이동 및 관리가 용이

▶ 이미지의 정보 및 파일 이름이 표시

▶작업 중 사용된 이미지는 신속하게 다시 열 수있음

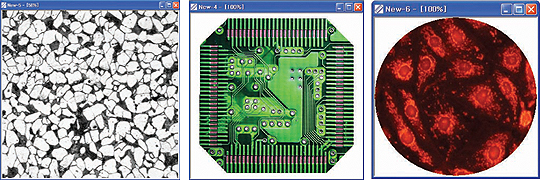

AOI(Area of Interest)


2D Measurement



Live Measurement

▶ 20여가지가 넘는 다양한 측정 항목 지원

▶ 사용자 중심적으로 만들어진 측정 아이콘

▶ 다양한 색으로 측정 개체를 표시할 수 있는 Auto-color rotation 기능 지원

▶ 측정 데이터의 폰트 크기 및 색 등을 이미지 환경에 맞게 변경 가능

▶ 2D Measurement의 모든 측정 항목을 Live image상에서도 수행 가능

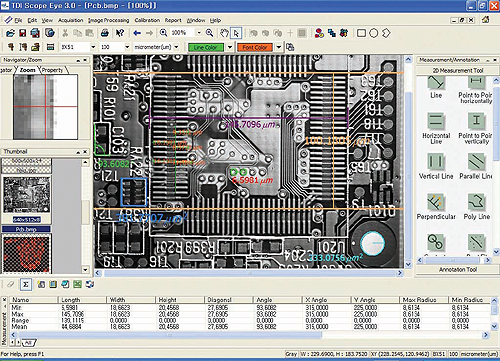

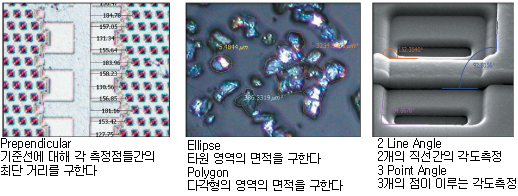

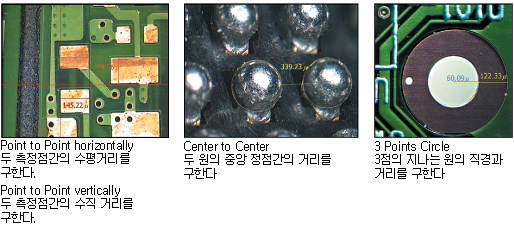

Measurement Tool

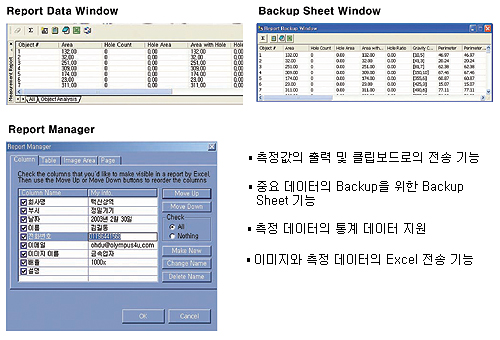

Measurement Report


Multi Focus

◆여러장의 이미지를 캡쳐한 장면

◆Multi Focusing한 선명한 이미지

*고배율 관찰시 Sample의 심도차이로 인해 뚜렷한 영상을얻기가 어렵습니다.
이때 세 프레임 이상의 서로다른 초점의 영상을 획득한 후 multi-Fouse기능을 적용하여 위 아래가 전부 초점이 맞은 선명한 영상을 얻을 수 있습니다.

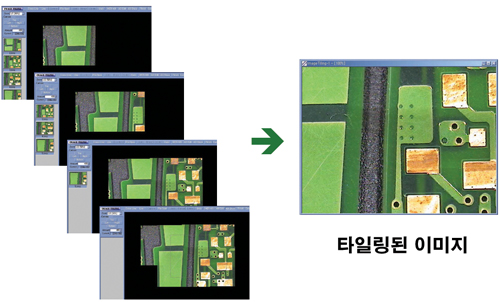

Imaging Tilting

▶ 타일링만을 위한 넓은 작업 Canvas제공
▶ Live 영상에서의 타일링 가능
▶ 고배율 촬영시 협소해진 관찰 영역의 확대 기능
▶ 이미지들의 OverLay된 부분을 자동으로 탐지하여 결합하는 자동 붙이기 기능 지원
▶ 하나의 이미지에서 고배율의 정밀 관찰과 전체 이미지 관찰이 가능


3D Display

▶ 이미지의 휘도레벨에 따른 3차원 이미지 생성 기능
▶ 3차원 이미지의 의사칼라 표현 기능 및 Pattern Color 표현 기능
▶ 3차원 이미지내 휘도 레벨 표시 기능
▶ 3차원 이미지의 각도, 빛의 각도, 높이조절 등 Rendering 기능
▶ 실시간 데이터 갱신


Caliper

◆Gear의 톱니바퀴 부분의 간격 측정

◆Grain 영역의 간격 측정

▶ 이미지내 개체의 경계 자동 검출 기능 ▶ 경계간의 간격 자동 측정 ▶ 실시간 데이터 측정 ▶ 데이터의 엑셀 등 SpreadSheet로의 출력 ▶ Data Collector를 이용한 여러 이미지간의 데이터 수집 기능


Auto Calibration

▶ 사용자의 편리성과 정확한 측도 설정을 위한 자동 측도 설정

▶ 실체 현미경이나 영상 현미경의 영상분석에 적합한 자동 측도 설정 기능

▶ 설정된 Calibration 환경값의 백업 및 복구 기능

▶ 우수한 반복 정밀도로 측정 데이터의 신뢰성 향상

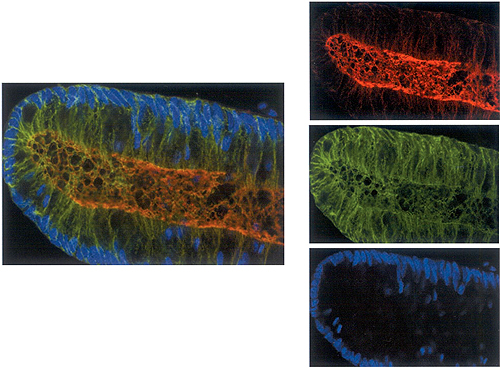

Split & Merge planes

* Split RGB : 이미지의 Red, Green, Blue Plane을 추출하여 3개의 이미지로 분리

* Split HSI : 이미지의 Hue, Saturation, Intensity Plane을 추출하여 3개의 이미지로 분리

* Merge Planes : Splite Planes에 의해 추출된 Plane들을 하나의 True Color 이미지로 생성


Color 변환

▶ Pseudo Color(의사 색변환)

▪ 캡쳐된 그레이 영상을 사용자가 정해놓은 시간 간격에 맞추어서 다양한 색깔로 보여준다.

▪ 변화되는 이미지를 사용자가 임의적으로 선택 가능

▪ Rainbow, Solaris, Thermal, Red to Blue, Blue to Red 등 다양항 색 변환 모드 제공

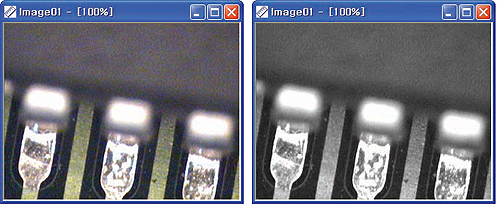

▶ RGB to Gray

– 컬러의 영상을 8비트의 그레이 스케일로 전환
– Color의 개념이 필요치 않은 Auto Counting의 전처리로 사용된다.


Image Enhancement

▶ Auto contrast
– 캡쳐된 이미지의 최상의 대비값을 자동으로 찾아준다.

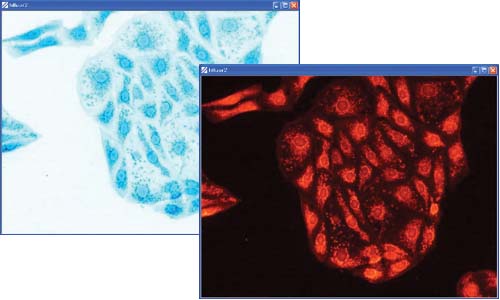

▶ Invert
– 낮은 휘도를 높게, 높은 휘도를 낮게 변경하여 휘도의 역상을 만듭니다.

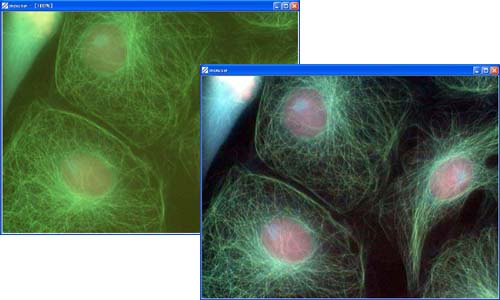

▶ Auto Level
– 각각의 RGB 플랜에 대하여 최적의 Contrast값을 부여합니다.

▶ Brightness Contrast
– 캡쳐된 이미지에 Bright 및 Contrast 값을 조절합니다

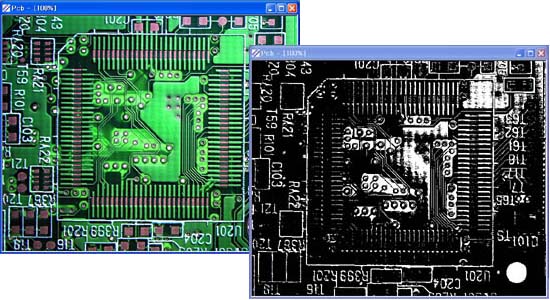

▶ Threshold
– 이미지를 임의의 임계값(Threshold)을 기준으로 Black & White의 이진이미지로 변환

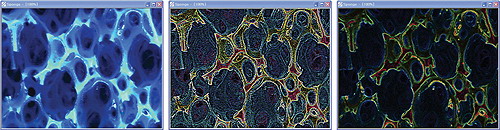

Image Filter

▶ Morphological : 형태적으로 영상내의 물체의 형태를 표현
▶ Edge : 입력 이미지의 경계선을 검출
▶ Enhancement
– 원본 이미지를 필터링하여 향상된 이미지를 얻거나 원하는 이미지로 변환 가능
– 필터링 효과 적용전 미리보기 기능
▶ 사용자 정의 필터 : 사용자가 직접 필터를 만든 후 필요시마다 적용 가능

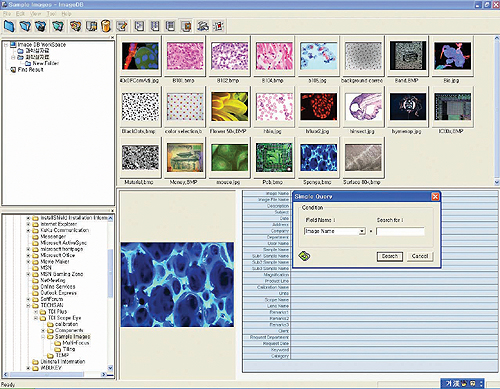

Database Manager

▶Image Database
– 하드 디스크에 산재해 있는 이미지들의 가상 폴더 관리 기능
– 가승 디렉토리의 그룹화
– 단일 및 다중 검색어 지원으로 편리해진 이미지 검색
– 사용자 정의의 커스텀 데이터 필드 지정
– 편리한 이미지 미리보기 기능으로 다양한 이미지 출력
– 슬라이드 쇼 기능
– 패스워드 지정으로 보안 기능 수행
– 임의의 사용자 정의 데이터 필드 지정


Specification

File Handling
* 이미지 파일 포맷: BMP, JPEG, TIFF, IMP etc
* 그 외의 파일 포맷: EXCEL(*.xls), Text file(*.txt)
* 8bit Gray, 24bit Color Image Support

Imaging
* 다양한 프레임 그레버 지원
:DT313X, DT315X, Flashbus MV-Lite, Flashpoint, WDM base Frame Grabber etc
* TWAIN 인터페이스 지원으로 디지털 카메라 및 스케너 등의 장비 지원
* 크기를 변경하여 영상을 획득 가능

Image handling
* 오버레이 상에 이동 가능한 스케일 바 출력
* Image Navigation Window를 이용하여 큰 이미지나 확대, 축소시의 위치 이동이 용이
* 툴바, 키보드, 마우스 휠버튼을 이용한 Image의 Zoom In/Out
* 조합 가능항 5가지 Type의 Grid

Image Operations
* 포함된 필터들:
-개선:Hipass 3X3, Hipass 5X%, Gaussian 5X5, Median, Sharpen, Min, Max
-경계:Roberts, Sobel, Priwitt, Laplacian 3X3, Laplacian 5X5
-모토로지컬:Erode, Dilate, Open, Close
-사용자정의:User Defined filter 3X3 to 5X5
*칼라변환:RGB to Gray, Gray to RGB, RGB to HSI, HSI to RGB
*영상개선:Invert, Auto Contrast, Auto level, Histogram equalize, Remove noise, Brightness & Contrast Control, Threshold
*Geometric 변환: Resize, Rotate, Filp Vertical, Flip Horizontal, Flip Both

Interactive Measurement(2D Measurement)
* 20가지 Interactive measurement 항목
* 선, 측정 데이터 표시의 변경 및 속성 변경
* Vector 방식의 측정 항목 처리로 확대 시에도 선명한 측정 개체 표시 가능
* Microsoft Excel로 DDE를 통한 데이터 및 통계값 전송

Live Measurement
* 라이브 영상 획득 모드 상에서 Interactive Measurement 수행 가능
* 이미지 획득시 모든 측정 항목도 함께 획득

Auto Measurement(Auto counting버젼에 한함)
* Color Picker 기반의 직관적인 입자 검출
* 히스토그램 기반의 지능적인 입자 검출
* Magic Wand에 의한 지능적인 입자 검출
* Undo/Redo 기능 지원
* 5가지 분류 항목의 30여가지의 측정 항목: General, Mer, Diameter, Radius, Global analysis
* 각 측정 항목의 범위 설정 가능

Others Function
* Plug-in module 설계로 추후 특정 모듈이 추가 및 원하는 기능 확장이 용이
* 문맥 감지 도움말로 상황에 맞는 도움말 제시

Multi Focusing
* 초점이 맞지 않는 이미지들을 초점 심도가 맞는 부분만을 조합하여 깨끗한 하나의 다중 초점 영상을 획득

Image Tiling
* 고배율로 갈수록 관찰 가능한 영역이 협소해지는 현상이 발생
* Image Tiling 기능을 사용하여 여러개의 협소한 관찰 영역 이미지들을 하나의 큰 이미지로 조합 가능
* 저장된 이미지 파일 및 Live 영상 획득으로 타일링 기능 수행 가능

Caliper
* 이미지내 개체의 경계 자동 검출 기능
* Derivative, pattern Match 등의 정확한 경계 검출 방법
* 경계간의 간격 자동 측정

3D Display
* 이미지의 휘도 레벨에 따른 3차원 이미지 생성 기능
* 3차원 이미지의 의사칼라 표현 기능 및 pattern color 표현 기능
* 3차원 이미지의 각도, 빛의 각도, 높이 조절 등 Rendering 기능

Split planes & Merge planes
* RGB, HIS color Component 분리
* Red, Green, Blue Plane 조합
* Hue, Intensity, Saturation Plane을 조합

Auto Calibration
* 실체 현미경이나 영상 현미경 분석에 적합한 자동 측도 설정 기능
* 우수한 반복 정밀도에 의한 측정 데이터 신뢰성
* 현미경 상에서 고배율(500배 이상)에서 척도 설정의 신뢰성 향상

Pseudo Coloring
* Gray 이미지에 대해서 의사 칼라링 가능
* 음영의 경계 부분을 가시적으로 표시 가능
* 10여 가지의 LUT 지원 및 임의 LUT 생성 기능

User Interface
* 도킹 가능한 컴포넌트 윈도우 구성으로 사용자가 편리한 작업 환경을 구축 가능
* Measure / Annotation, Navigation / Zoom, Thurmbnail bar, Measurement Report
* 정밀 측정을 위한 Zoom 다이얼 로그 박스
* 관심 이미지 영역 이동을 위한 Navigation 윈도우

Database
* 사용자 정의의 커스텀 데이터 필드 지정 가능
* New, Open, Save, Save as, Close Database
* 인쇄 미리보기와 이미지 인쇄를 위한 위치 지정
* 이미지 검색이 용이
* 썸네일 크기로 이미지 조절
* 시간 조절 가능한 슬라이드 쇼 가능

Report
* 이미지와 측정 데이터를 Microsoft Excel로 전송

Others Function
* Plug-in module 설계로 추후 특정 모듈의 추가 및 원하는 기능 확장이 용이
* 문맥 감지 도움말로 상황에 맞는 도움말을 제시



Download Dongle Driver for Scope Eye 3.6
