Qpcr

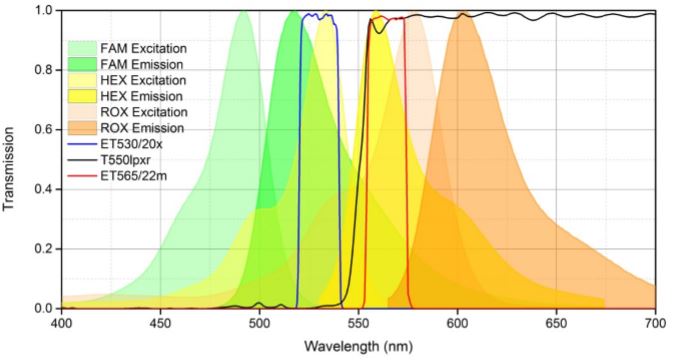

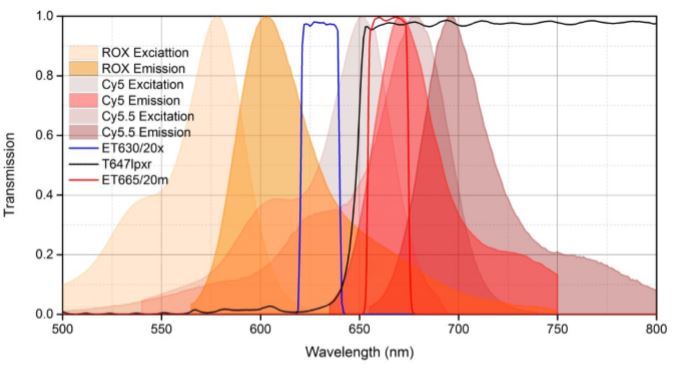

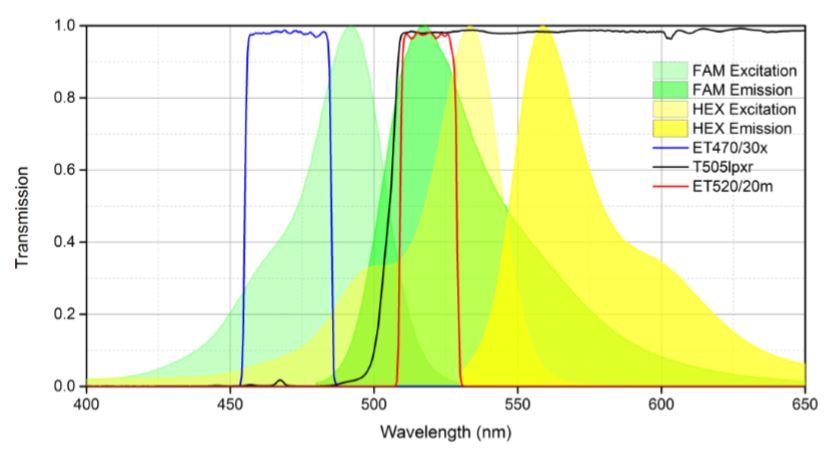

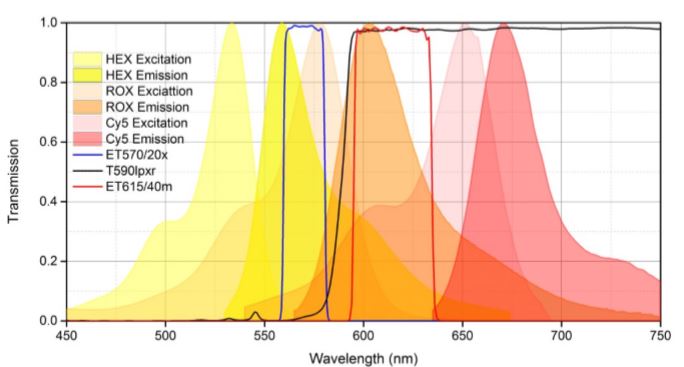

quantitative real time Polymerase Chain Reaction

실시간 중합효소 연쇄반응

PCR을 진행하는데 있어서 형광물질을 사용하여 관측되는 DNA나 RNA의 양을 정확하게 측정하는 방법.

목표 DNA 분자의 증폭과 양의 측정을 동시에 시행한다.

Mycobacterium tuberculosis

결핵 검진을 위한 형광현미경 검경법

Auramine O나 Auramine-rhodamine을 이용한 염색법으로 20x 또는 40x 대물렌즈로 관찰 한다 (접안렌즈 기준 200배 또는 400배). 이러한 형광염색은 Ziehl-Neelsen (ZN) 염색에 비해 민감도가 10% 높아서 관찰량이 많은 사용자에게 권고하는 것이 좋다.

JNO-19008

Ex: 425~475 ㎚, Dm: 485 ㎚, Em: 495 ㎚~
Auramine Longpass

FILM CROSS SECTION -OBSERVATION

필름 단면 관찰 현미경

필름 전용 현미경으로 찍은 샘플 사진 (동일 샘플)

– 필름 단면 관찰 영상 –

일반 현미경에서 필름 관찰시 문제점

  • 필름 단면이 고르지 않다.
  • 필름 단면 전체에 초점을 맞추기가 어렵다.
  • 필름이 가늘어서 관찰면을 고정하기가 어렵다.

필름 단면 관찰 전용 현미경의 특징

  • 필름 단면을 고르게 절단 가능하다.
  • 필름 단면이 전체적으로 초점 영역에 맞음
  • 샘플을 관찰하기 편하게 고정하여 관찰 가능
  • 샘플의 회전이 용이하여  원하는 각도를 쉽게 맞출 수 있음.
  • 샘플의 변경시 초점이 거의 변하지 않아 작업이 편함.
  • 투과 반사 조명 모두에 상기의 장점을 모두 활용 가능함.

포장재 필름의 단면 관찰

Industrial Filters

UV FILTER ( 자외선 투과 필터 )

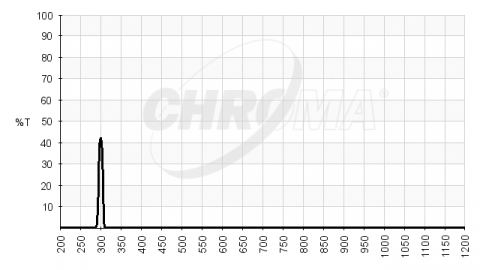

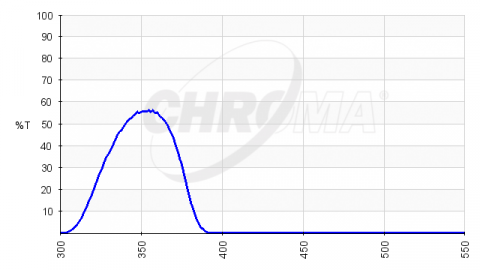

270 ㎚ 투과필터 ( 263 ~ 277 ㎚ ) 350 ㎚ 투과필터( 325 ~ 375 ㎚ )

NIR FILTER ( 근적외선 필터 )

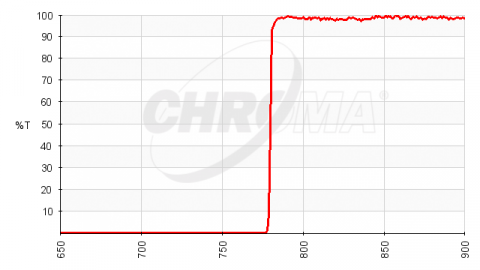

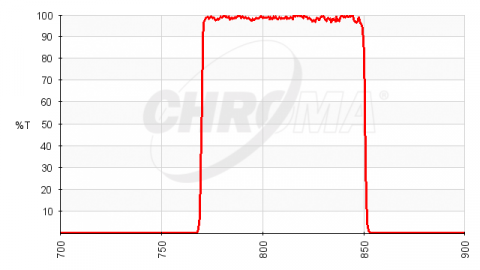

780 ㎚ 이상 투과필터 ( 780 ㎚ ~ ) 밴드투과 필터 ( 771 ~ 851 ㎚ )

Near Infrared Camera
근적외선 관찰 카메라

AcquCAM 23GR2

칼라 카메라


– 근적외선 대응 –
Color Camera

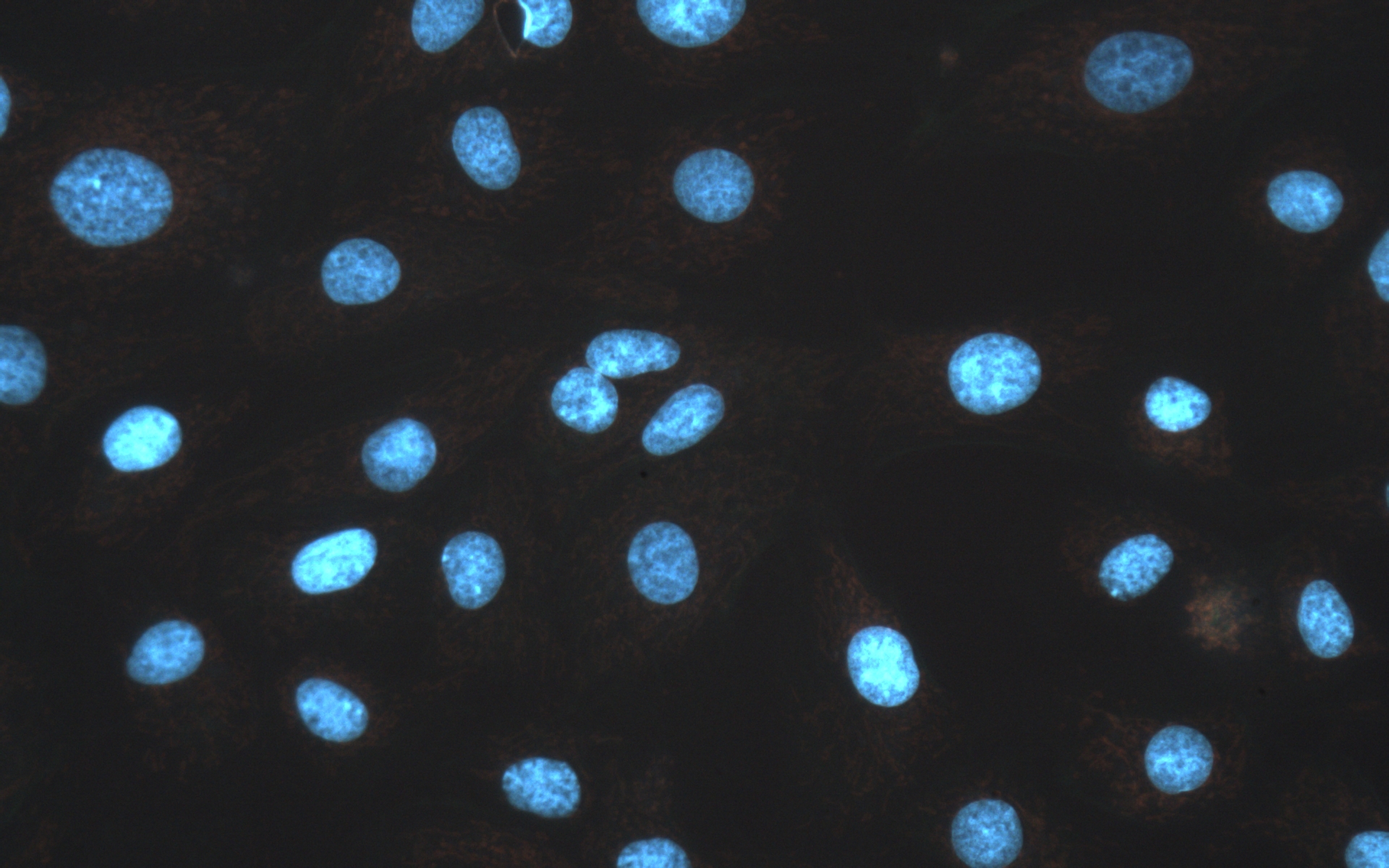

UV 자극을 이용한 형광 이미지 _ DAPI
AcquCAM 23S2

흑백 카메라

– 근적외선 대응 –
Monochrome Camera ( IR-DIC Imagea )

적외선을 이용한 미분 간섭 관찰 이미지

Image Upgrade by JHJIN for Electrophysiology

전기생리학 현미경의 이미지 개선 작업

하단의 이미지는 NIKON의 FN1 현미경의 DIC 세팅을 바르게 맞춘 후의 이미지이다.  상대적으로 OLYMUS의 BX-WI의 Image에 비교하면 미세영역의 분해가 제대로 되지 않은 이미지 임을 알 수 있다.

DIC Image
NIKON FN1 & AcquCAM 23S2



이미지 개선 작업 by J.H.JIN

NIKON 현미경 FN1의 장비를 Modify하여  이미지 개선을 실현하였습니다. 상단의 미세 영역의 이미지 분해가 부족한 부분을 상당부분 개선 됨을 하단의 이미지를 통하여 확인 할 수 있습니다.

1차개선 by J.HJIN

DIC Upgrade Image by J.H.JIN
NIKON FN1 & AcquCAM 23S2 & JNO-GGE

2차개선 by J.H.JIN

DIC Upgrade Image by J.H.JIN
NIKON FN1 & AcquCAM 23S2 & JNO-NIR



본 작업은 서울대학교 의과대학 생리학교실 중 한 연구실에서 오랜기간 OLYMPUS  BX-WI와 비교하여 매우 떨어진 이미지를 구현해 왔던 니콘의 현미경 FN1을 담당 교수님의 의뢰를 받아 광학개조 작업을 진행 한 결과 이미지입니다.  상기 세 이미지를 보면 원래의 장비에서 이미지에 비하여 상당히 개선된 1차 결과물과 2차 결과물의 이미지를 확인 할 수 있습니다.

아울러 OLYMPUS의 구형현미경인  BX50-WI도 상기 니콘의 현미경인 FN1과 같이 기본 구성으로는 획득 되어지는 이미지의 품질을 기대하기 어렵습니다.  이러한 경우에도 이미지 개선 작업을 통하여 양질의 이미지 획득을 유도 가능합니다.

(적용사례 : 성균관 대학교 의대 생리학 교실 OLYMPUS BX50-WI)

Education – VF310-0Z

Compresstome® VF 310-0Z Vibrating Microtome
Starter Kit contents for the Compresstome®
Attaching a New Blade
Making the agarose solution for tissue embedding
Embedding tissue samples into specimen tubes
Using the Buffer Tray
Attaching the Blade Holder
Diagramming the Control Box
Plating Your Slices
Transferring tissue slices cut with Compresstome®
Cleaning the specimen tube (part 1) for Compresstome®
Cleaning the specimen tube (part 2) for Compresstome®
How to Package the VF-310-0Z for shipment

VF-210-0Z Vibratome

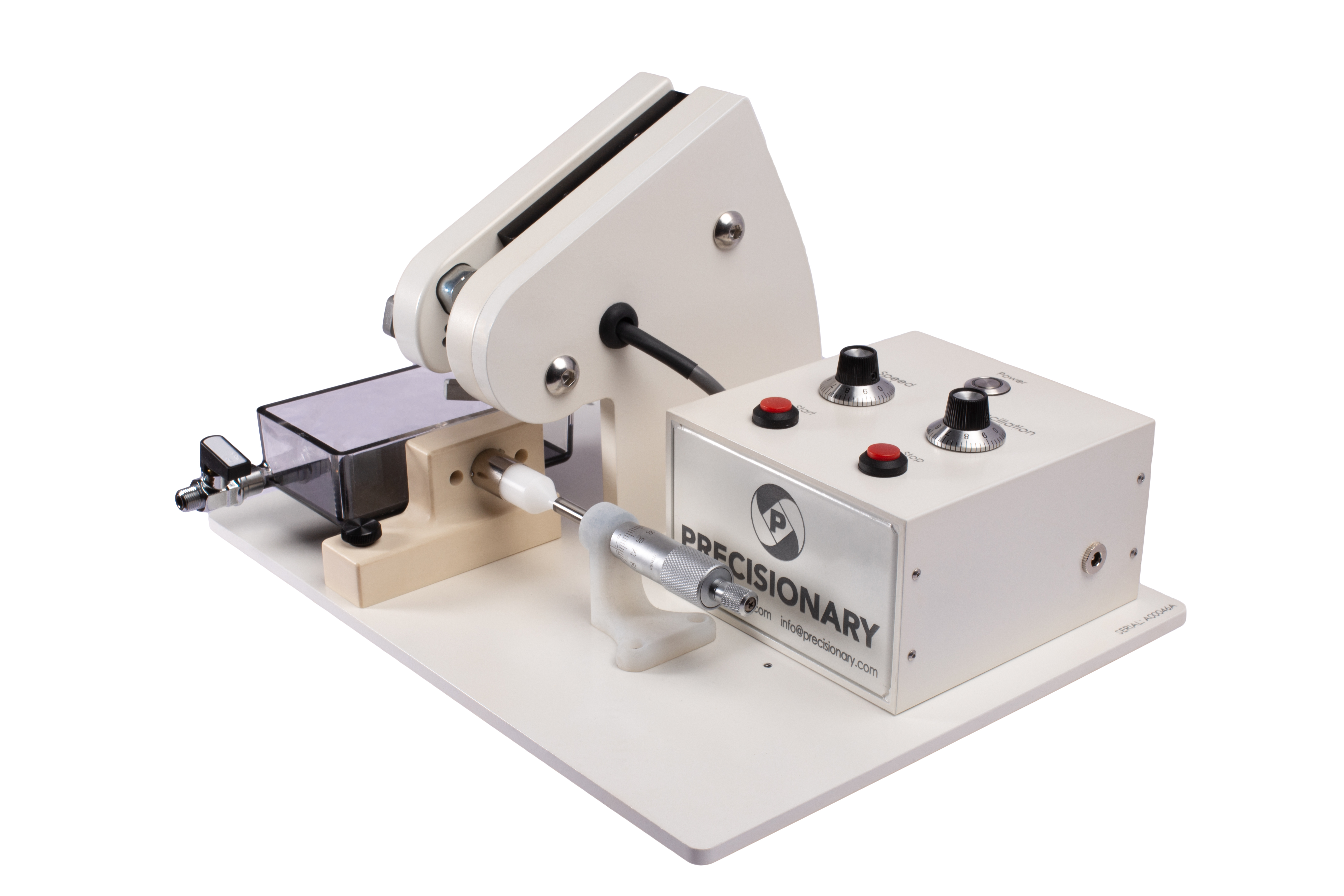

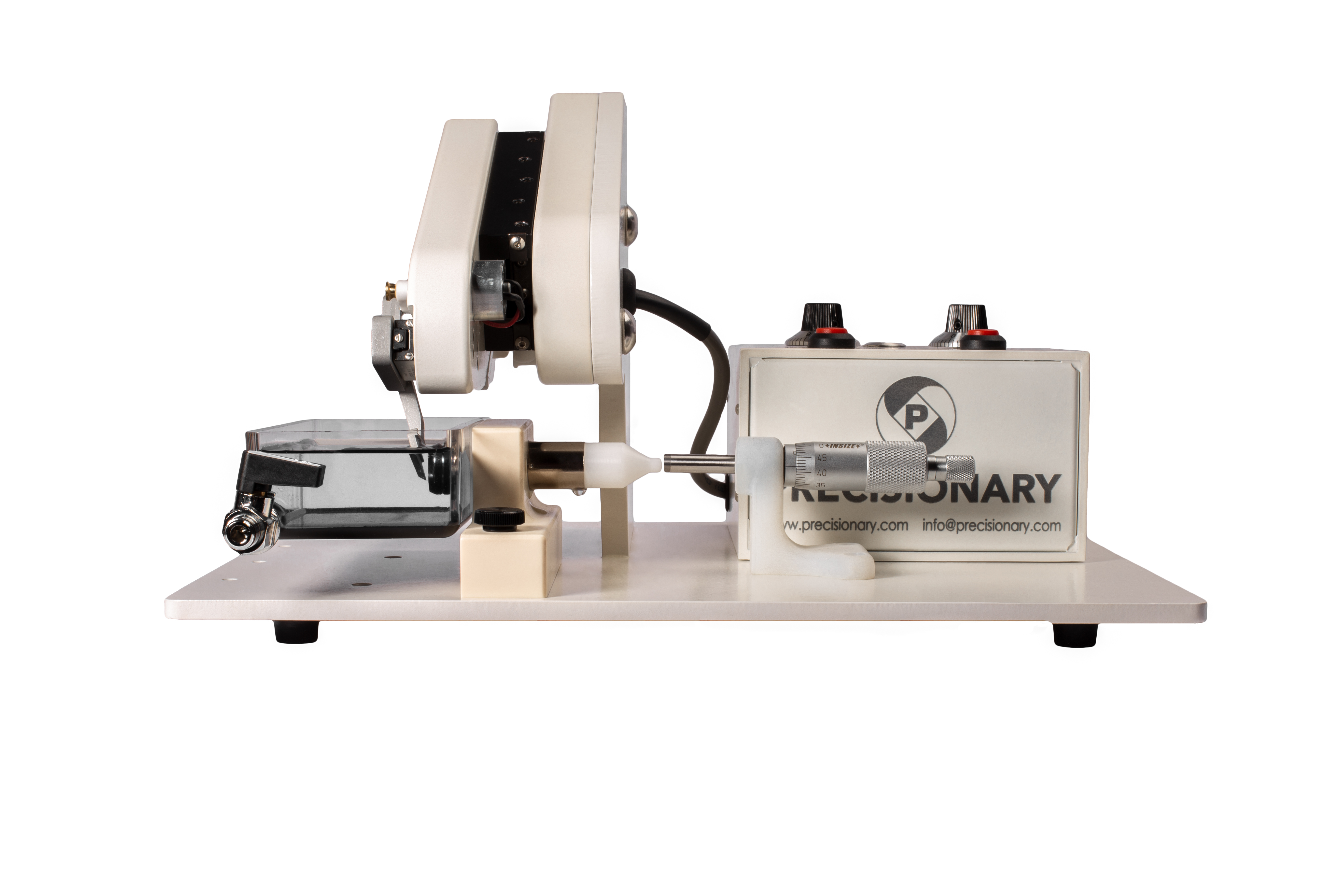

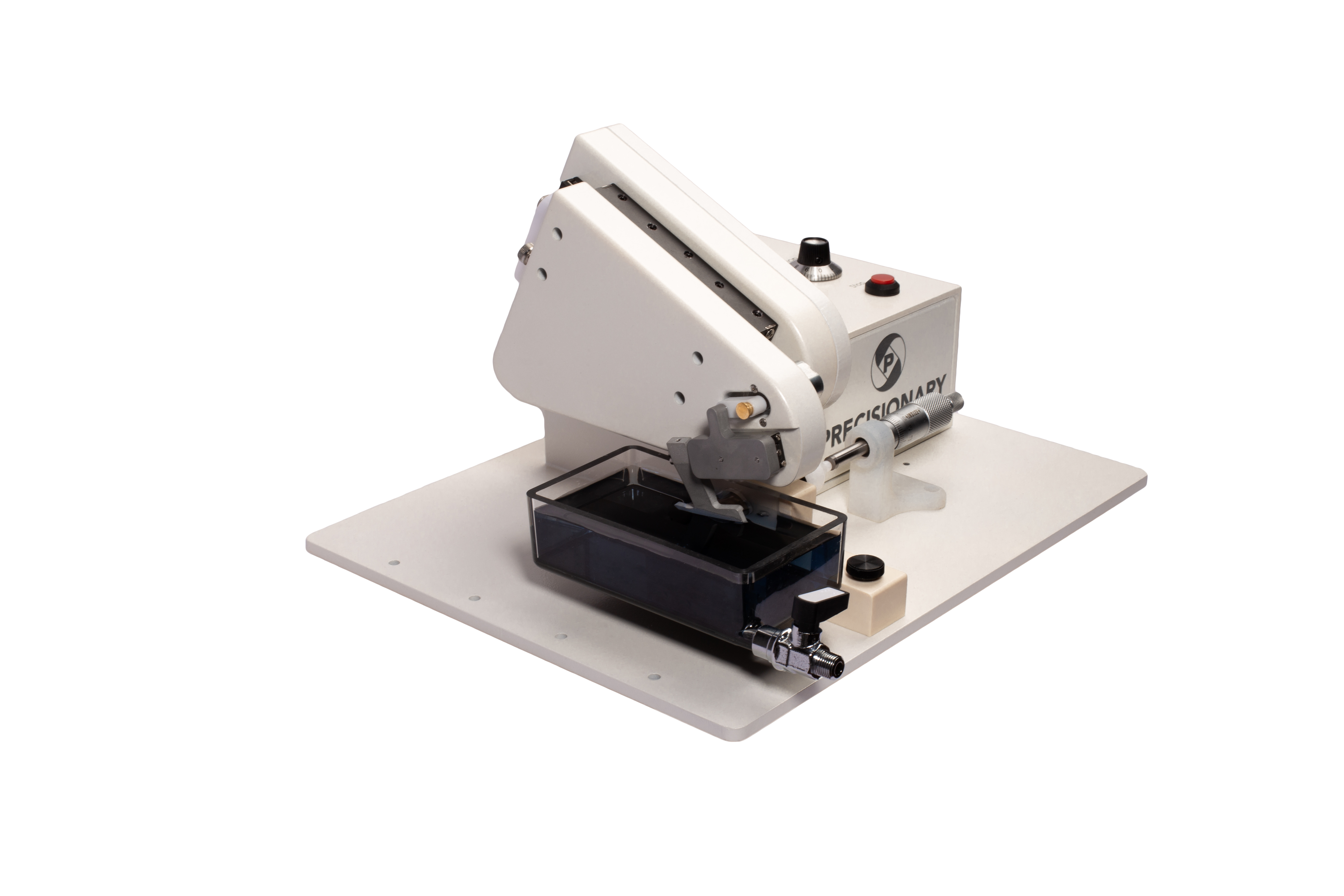

Compresstome® VF 210-0Z Vibrating Microtome

CompresstomeⓇ VF-210-0Z 의 특징 :

  • Live 티슈 및 고정된 tissue 모두 절단 가능
  • 절단 중 Z축으로의 이동을 제거하는 Auto Zero-Z 특허 기술
  • 일관되고 균일한 슬라이스 제작
  • 버퍼 트레이의 이동으로 간편한 세척이 가능
  • 블레이드 홀더의 탈착이 쉬움 (수동 얼라인먼트가 필요없음)
  • 직경 20mm 까지의 tissue  절단 가능
  • 사용하기 쉬운 컨트롤이 있는 단일 박스
  • 슬라이스 두께 : 10µm~ 1000µm ( 1µm 정밀도)
  • 슬라이스 넘버 카운터
  • 토탈 슬라이스 두께 카운터
  • 내구성을 위한 고품질의 디자인
  • 채터 마크 제거





CompresstomeⓇ VF-210-0Z 의 차별성 :

(VF-200 Series 및 VF-300 Series와 비교)

  • 손잡이 나사를 이용하여 버퍼 트레이를 쉽게 제거 가능
  • 블라이드의 얼라인먼트가 고정되어 있음(수동으로 얼라인할 필요가 없습니다.)
  • 컨트롤 박스가 슬라이서 받침대에 단일 유닛으로 부착되어 있음.
  • 큰 튜브 사이즈 (직경 20mm 까지)
  • 진동 헤드 커버 (장비 보호 및 내구성 향상)

 VF-210-0Z과 VF-310-0Z 의 차별성 :

  • VF-310-0Z는 완전 자동화인 반면, VF-210-0Z는 섹션 간 수동 두께 조절이 필요한 반자동입니다.

VF-210-0Z 의 적용 가능 분야 :

  • 전기생리학 : brain slices, cardiac or myocardiac recordings, and kidney slices
  • 면역조직화학 : 4µm 만큼 얇은 고정 tissue 용
  • 기관형배양 : cultured slice experiments
  • 정밀절단 : lung, liver, kidney, spleen slices
  • 이미징 : slices 의 형광 이미지
  • 인시투하이브리디제이션 : RNA 검출
  • 전자현미경 : 마이크로아키텍쳐와 세포 해부학에 관한 연구

VF-210-0Z 의 Technical Spec :

 Technical Specification VF-210-0Z
Advance Speed 0-20 ㎜ / s, adjustable
Return Speed 20 ㎜/s
Vibration Frequency 0-20 Hz, adjustable
Vibration Amplitude 2 ㎜
Z-axis Vibration ~0 ㎛
Blade stainless steel, ceramic,             tungsten carbide,
sapphire diamond
Cutting Angle 15 degrees,
(no need for blade alignment)
Thickness Adjustment manual
Micrometer Resolution 1  ㎛
Maximum Tissue
Diameter
12.5 ㎜ (standard)
20㎜ (extra large)
15.5 ㎜ (large)
6.5㎜ (small)
Maximum Tissue
Length
25 ㎜
Minimum Slice
Thickness
10 ㎛
Cutting Mode single
Bath 140 x 60 x 30 ㎜
Power Source 120V AC
Power Consumption 18 W
Dimension ( L x W x H ) 330 x 240 x 190 ㎜
Weight 5 ㎏

Down load  Technical Specification_VF-210-0Z



79004

JNOPTIC Filter 79004

ET – Fura 2/GFP

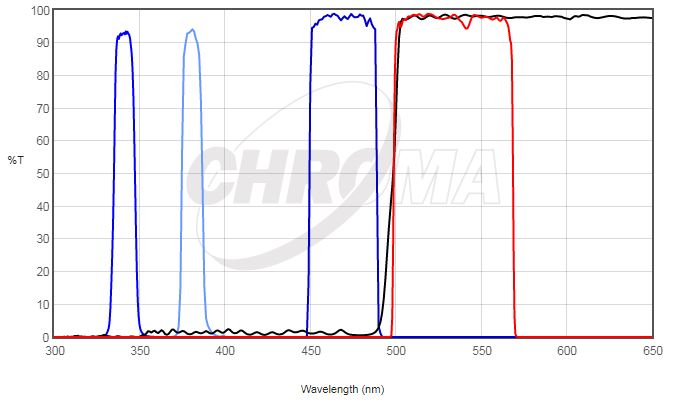

79004 Spectrum

Filters Type
ET340x EX
ET380x EX
ET470/40x EX
T495lpxru BS
ET535/70m EM



79004 Spec

NOTE: sets with multi-band excitation filters are not appropriate for imaging with a monochrome camera.
